컨테이너에서 사용하는 용어 밧트, 경판이란?
 작성자 : 김석윤
조회 : 14,976
가. BUTT (밧트)
명사로 사용
1. (무기?도구의) 뭉툭한 끝 부분  a rifle butt (라이플총의 개머리판)
2. (담배) 꽁초
3. (英) (액체 저장용 대형) 통  a water butt (대형) 물통 (ex.실린더형태의 컨테이너)
4. (비격식 특히 美) 엉덩이  Get off your butt and do some work! 엉덩이 들고 일 좀 해!
5. 용접이음매 방법 맞대기 용접

동사로 사용
(머리로) 들이받기[밀기]  headbutt a butt from his head 그의 머리에 들이받힘

나. 경판
경판
[ end plate , 鏡板 거울경, 판데기판 : 거울처럼 볼록하다]
동(胴) 또는 드럼의 양단을 덮고 있는 부분을 경판이라고 한다. 경판은 보통 1매의 강판으로
만들어지는데, 지름이 큰 것은 2매의 판을 용접으로 연결하여 만든다.

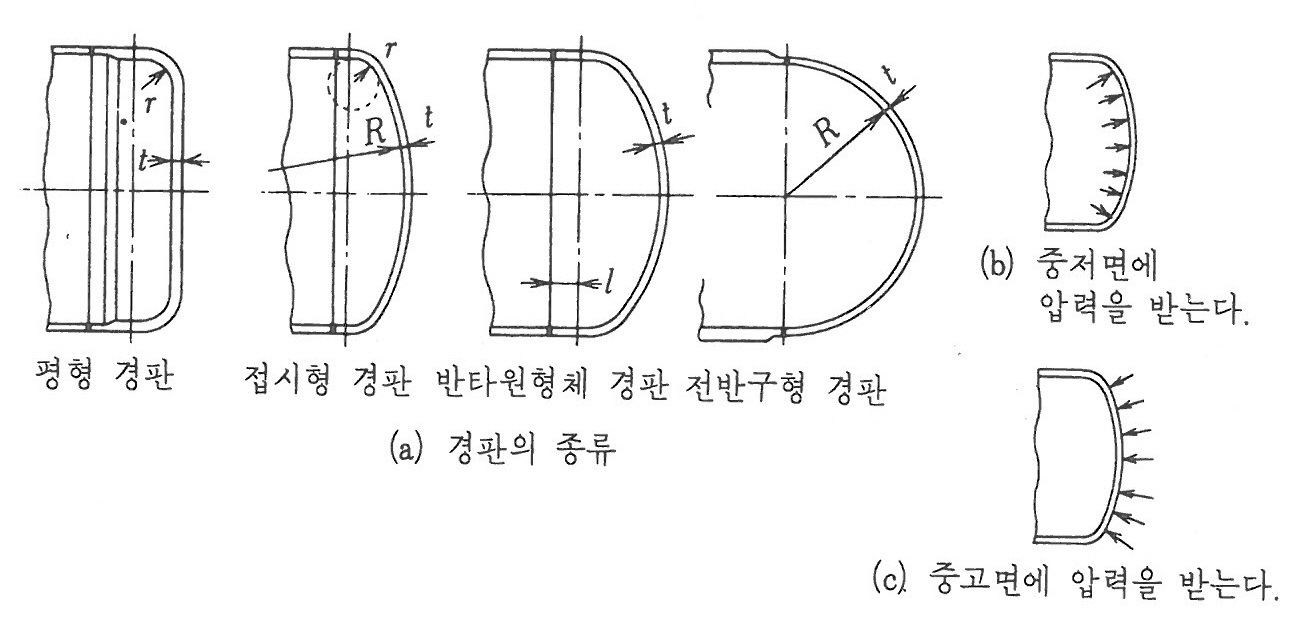

경판은 그 형상에 의해 그림 (a)와 같이 평형 경판, 접시형 경판, 반타원체형 경판, 전반구형 경판의
4종
으로 나누어지며, 원칙적으로 그림 (b)와 같이 중저면이 압력을 받도록 하는데,
예를 들어 수직형 보일러의 화실 천장판과 같이 중고면이 압력을 받도록 한 것도 있다(그림 (c) 참조).
그러나 후자의 경우는 전자에 비해 강도는 약하다.
그림 (a)에 나타난 4종류의 경판 강도는 역학상 전반구형이 최강이며 반타원체형, 접시형의 순서로
약해지며, 평형 경판은 강도가 가장 약하여 그 보강을 위해 거싯 스테이(gusset stay) 등을
필요로 한다.







네이버에서 발췌

(주)일광
2013년 2월 27일
